2025年 6月の工場
1957 BelAir 2Dr H/T
今月は、この車の配線交換作業を紹介します。
メーターのチェックランプの誤作動、ルームランプ等の点灯不良
オーディオへのノイズ混入などのトラブルを抱えていました。
作業開始したところ、新しく引き直した配線ですが、かなりの不要配線
腐食、焼け、接続不良が有りました。
今回の作業内容
○ 配線交換作業
★ 全てのトラブルが解消され、安心してドライブ出来ますね！
作業工程
■作業前

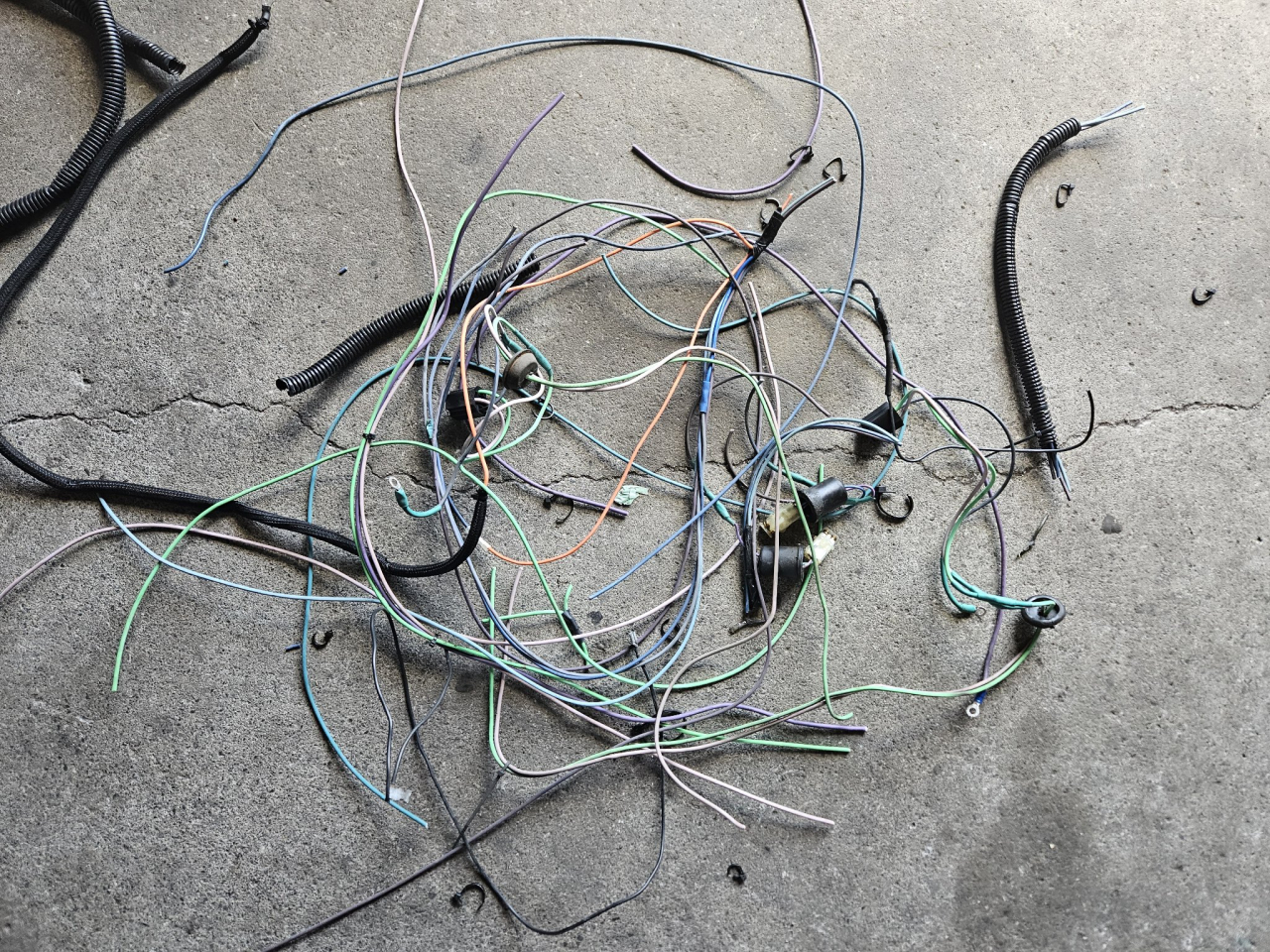

意味不明な配線が多数有りました。
■作業前

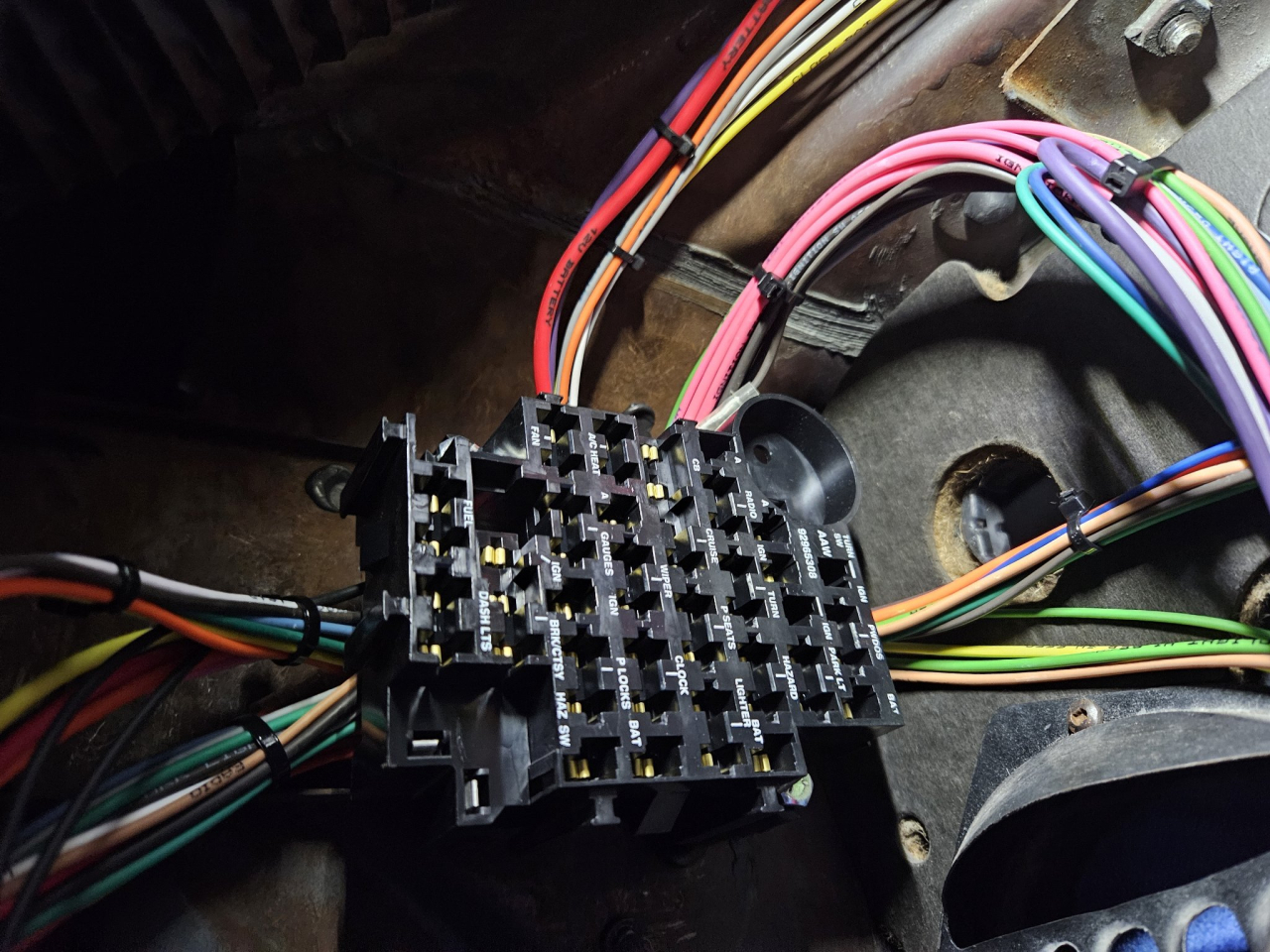

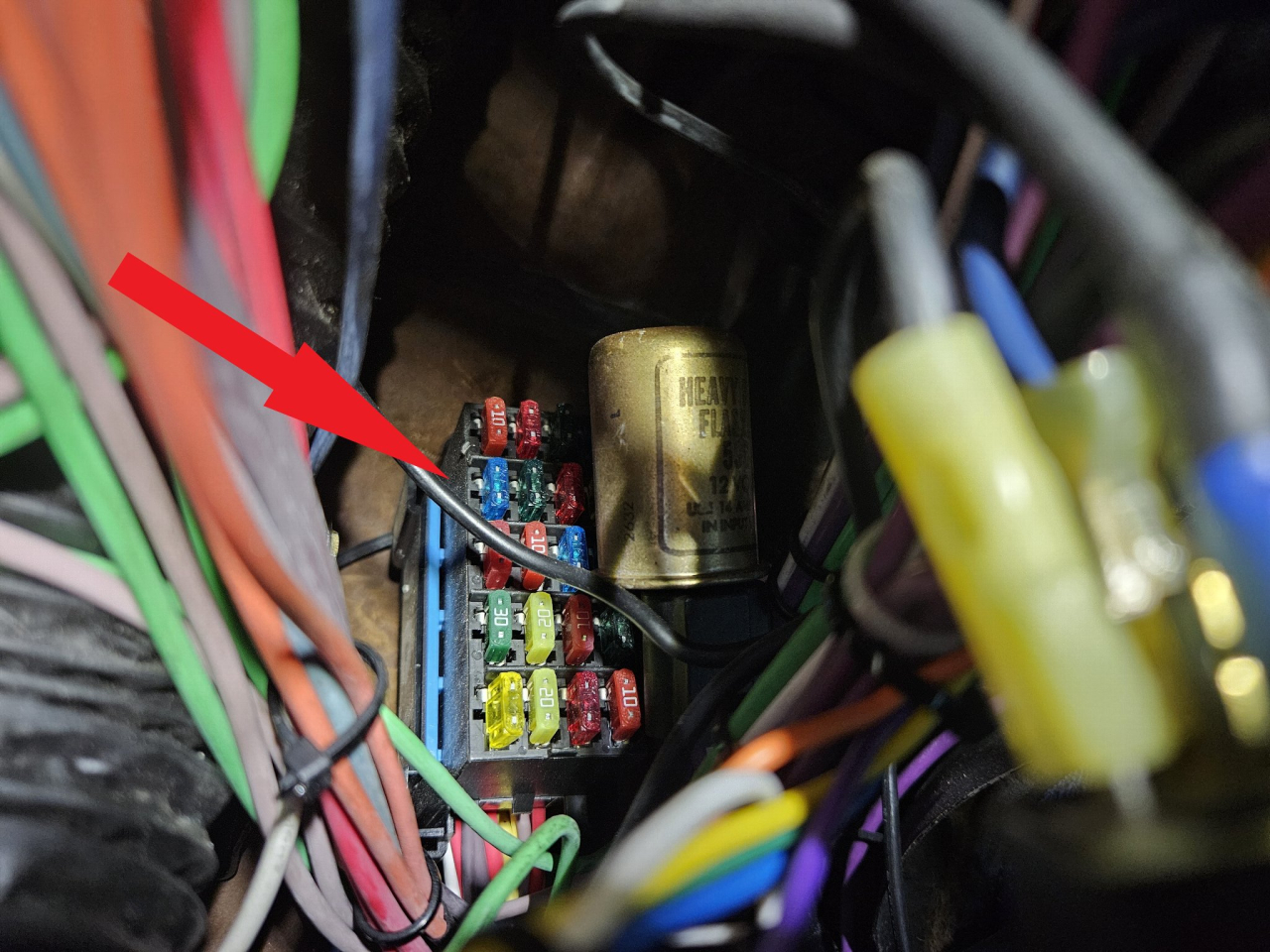

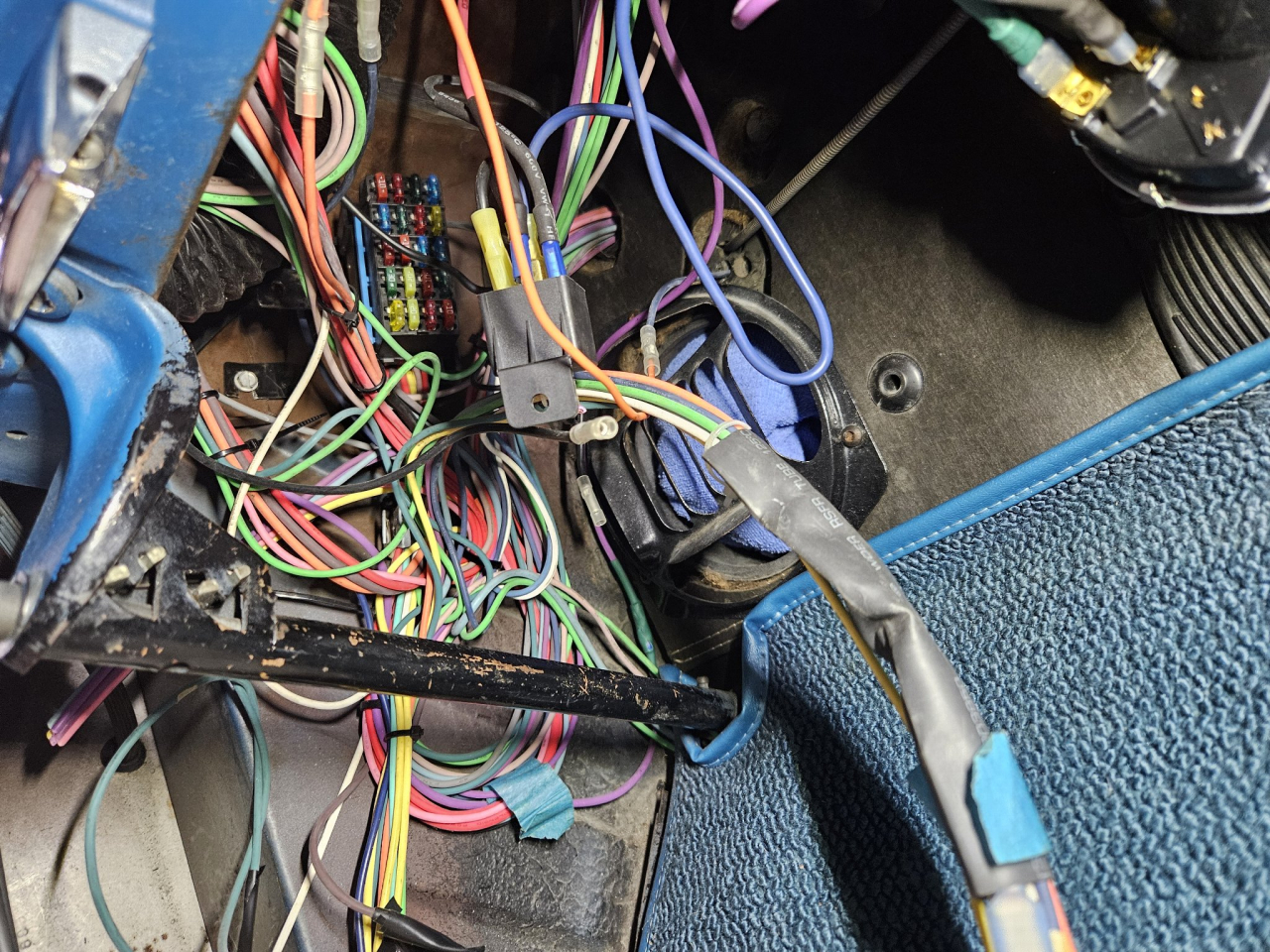

ヒューズBOXも交換されていますが、名称が無く
何のヒューズか分かりません。

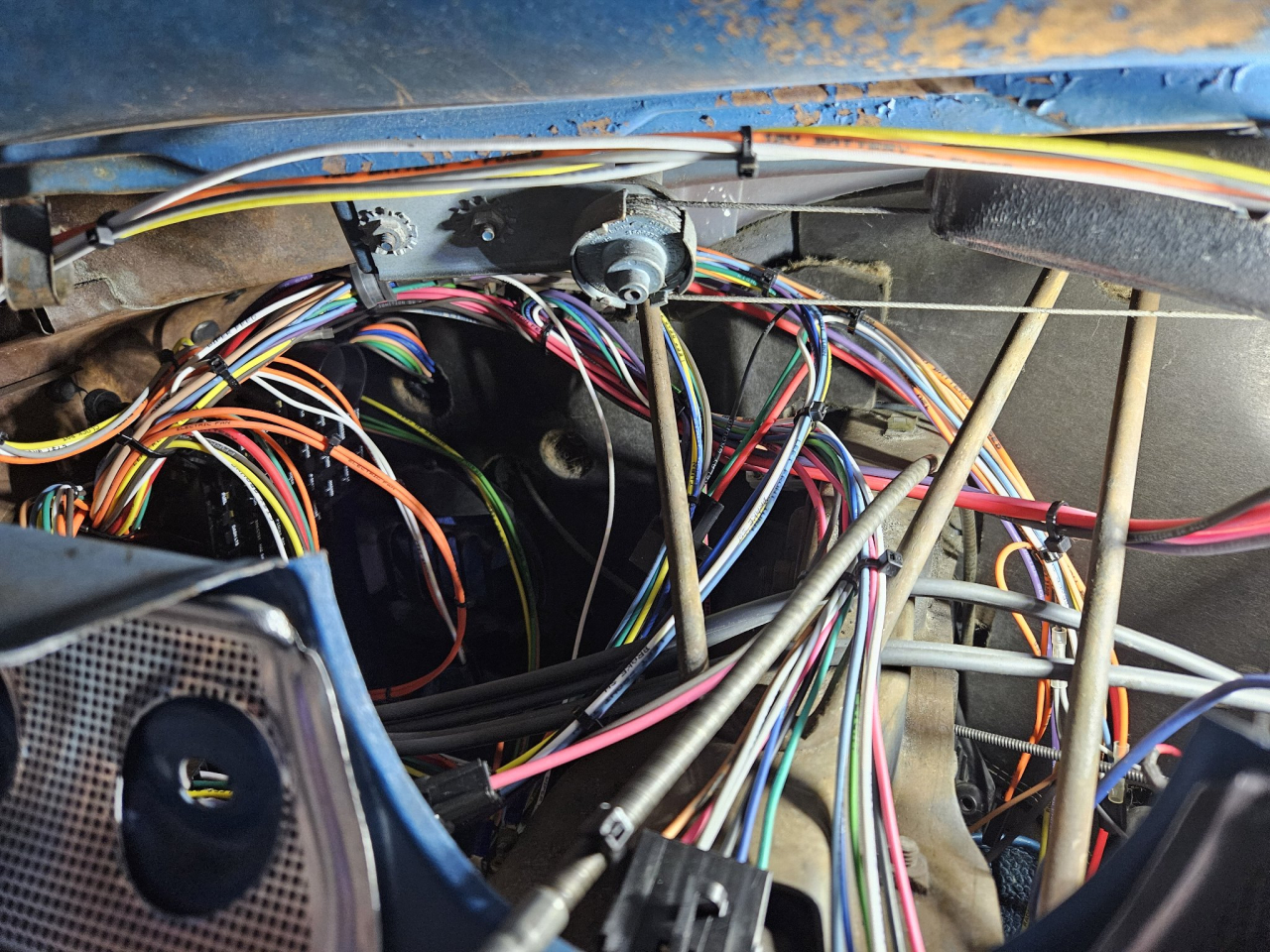

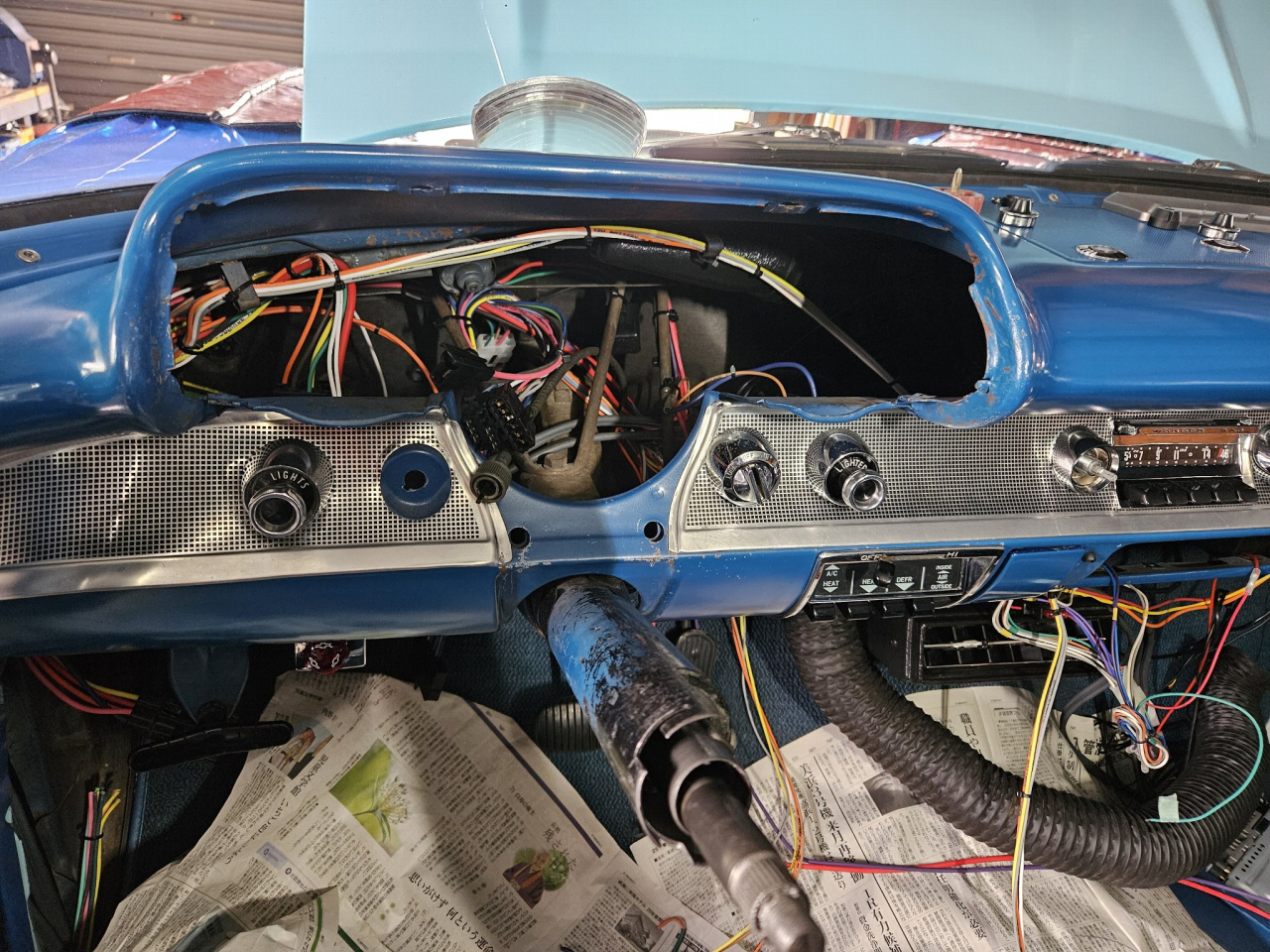

■ダッシュ配線取外し作業中
■ダッシュ配線取外し作業中

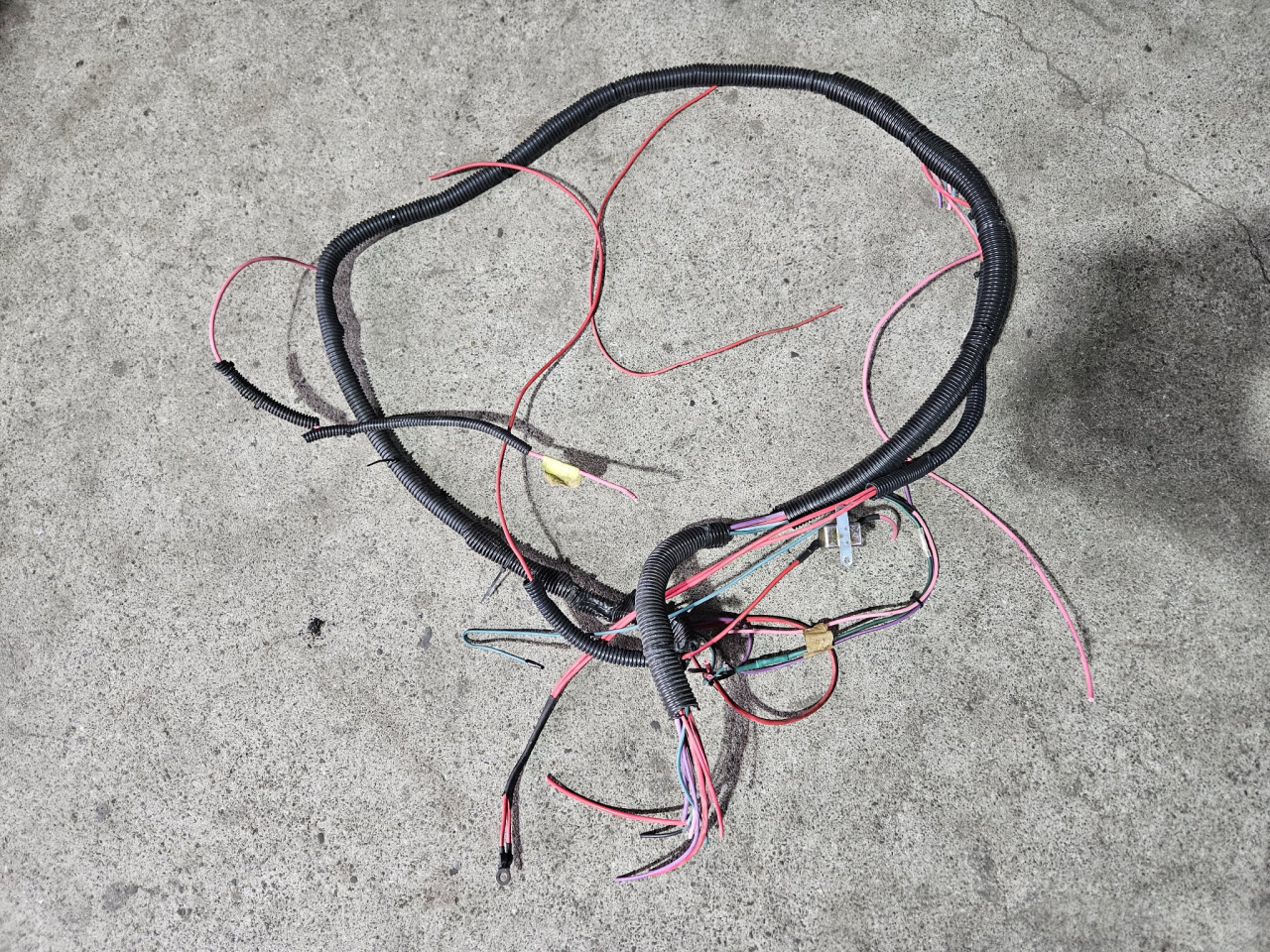

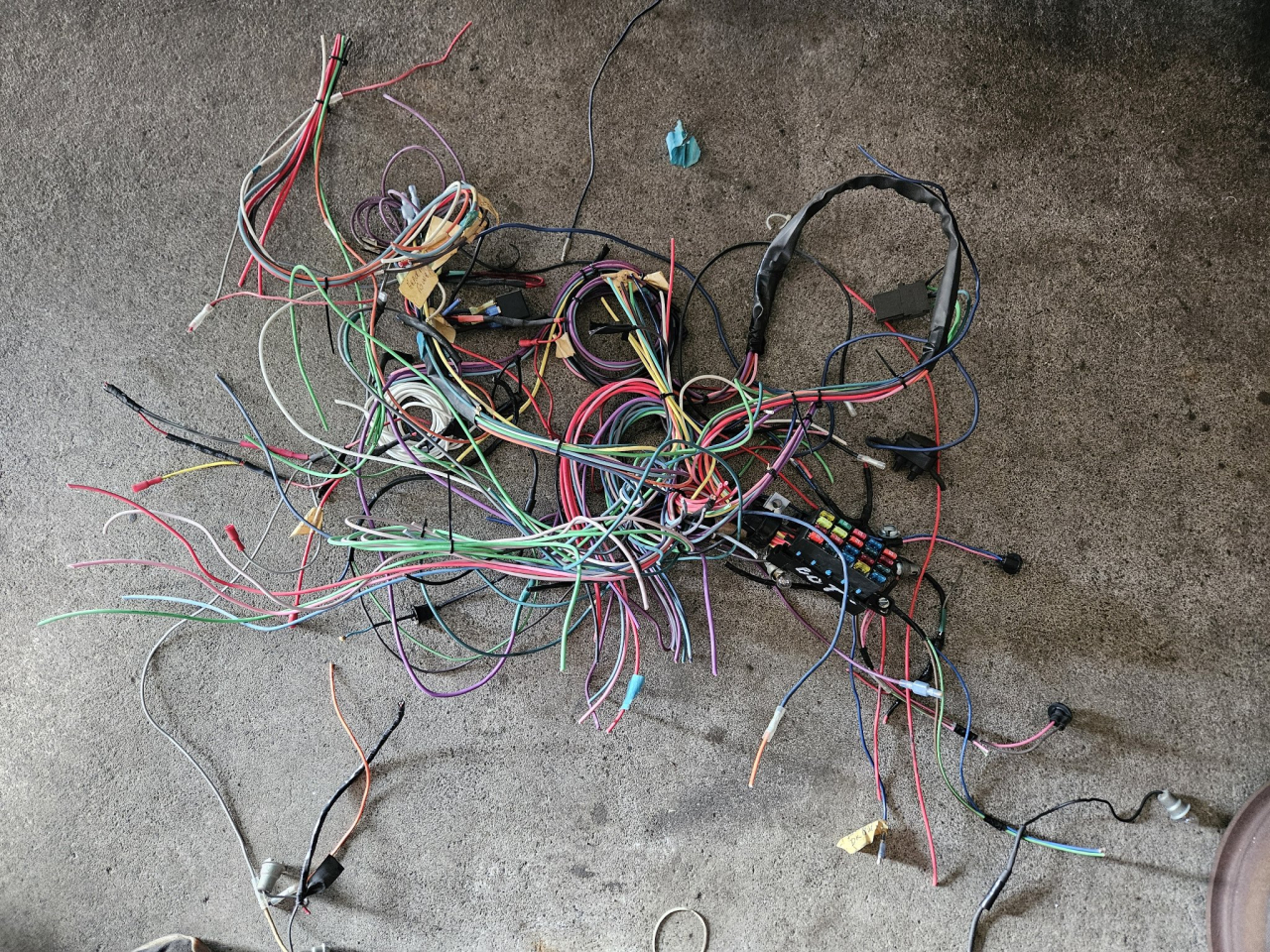

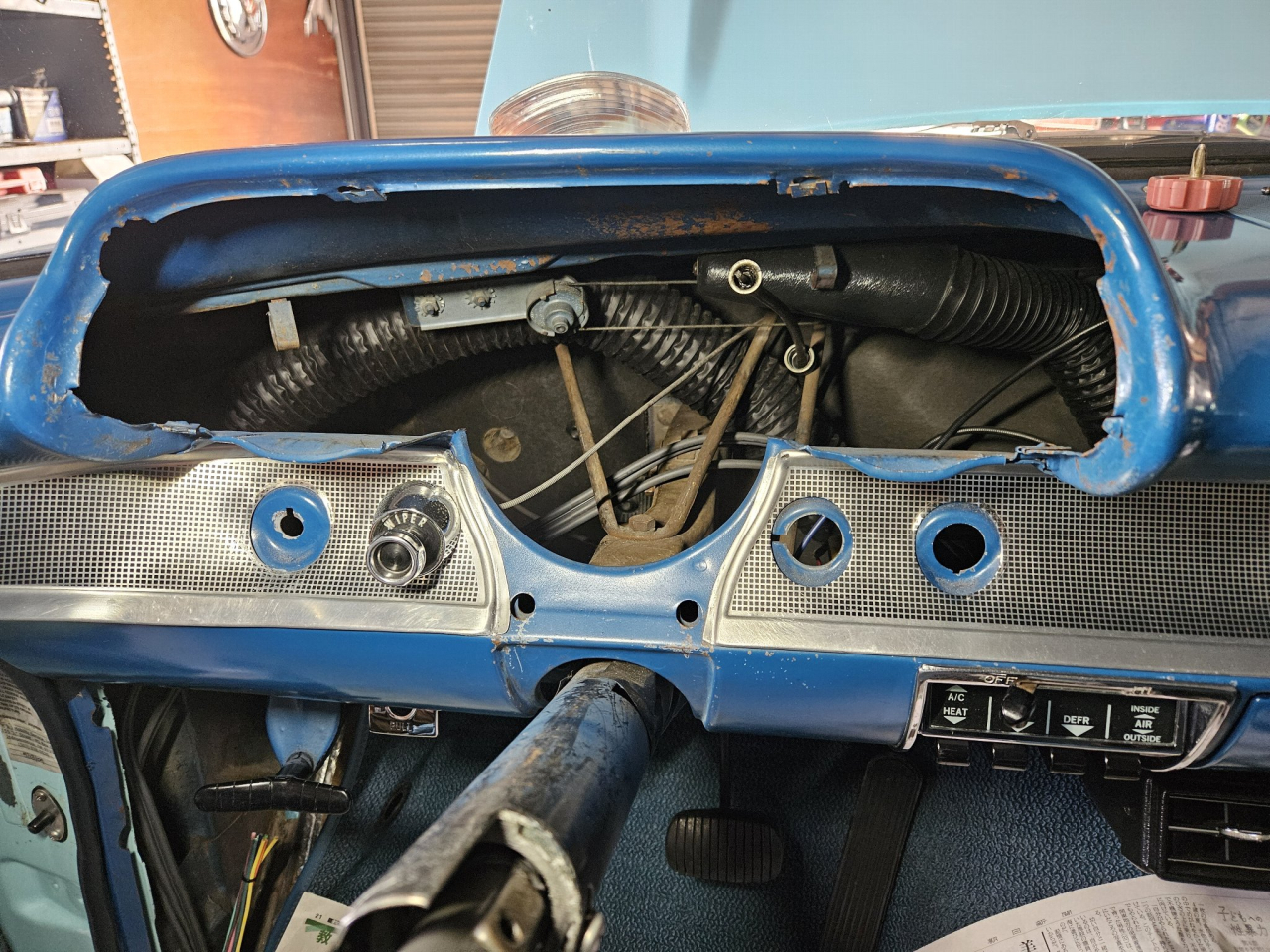

■ダッシュ配線取外し完了
■ダッシュ配線取外し完了
何色かの配線色になっていましたが、何の配線か分りません。
■ヘッドライトディマースイッチ（HI/LO切替スイッチ）
ロービーム配線が焼けていました。
■ダッシュ配線
何の配線か分りませんが焼けていました。

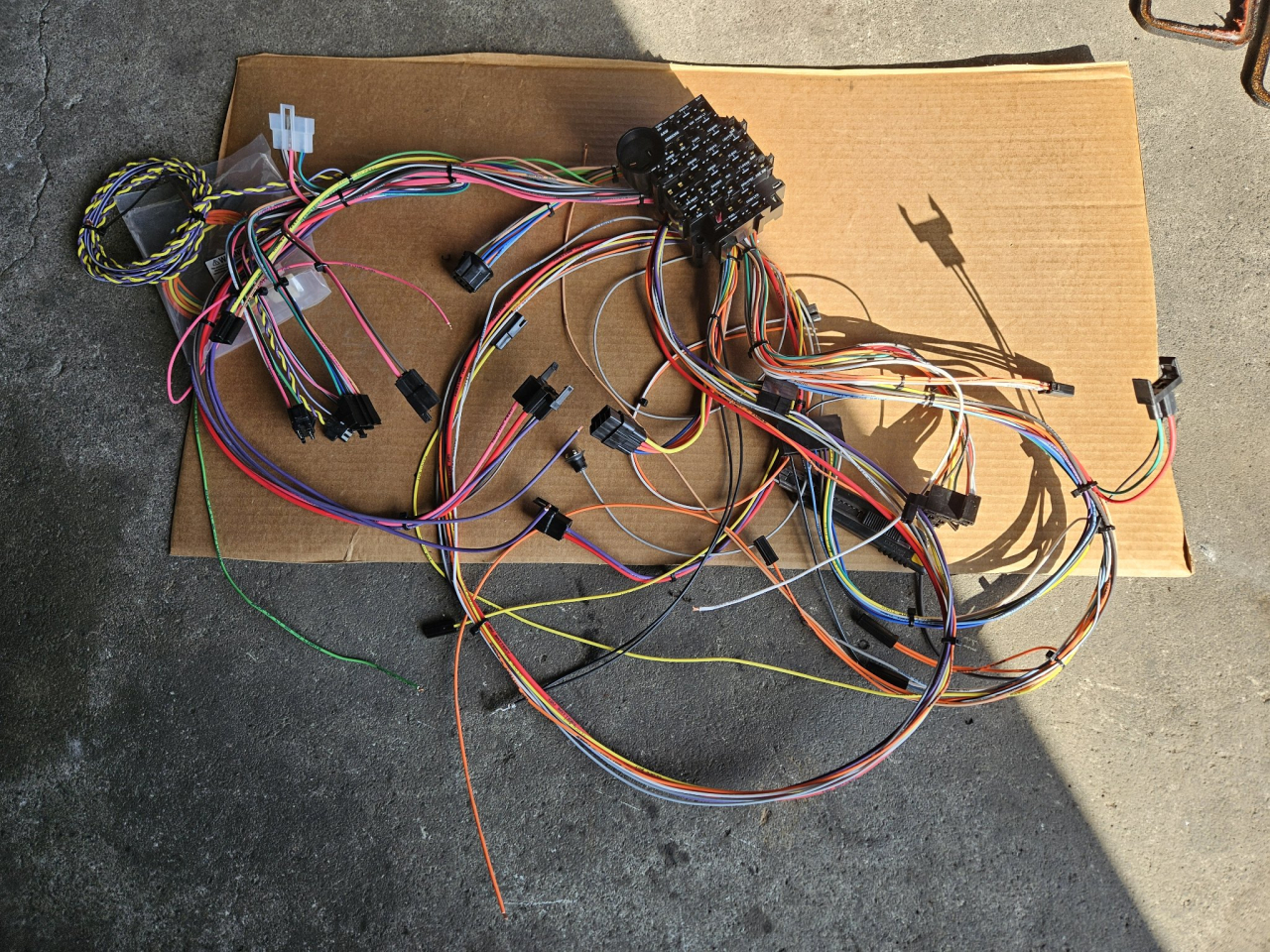

■NEW配線Kit
■配線振り分け作業中
車両に合わせて配線を振り分けます。
■ヒューズBOX取付け作業中
■ヒューズBOX取付け完了

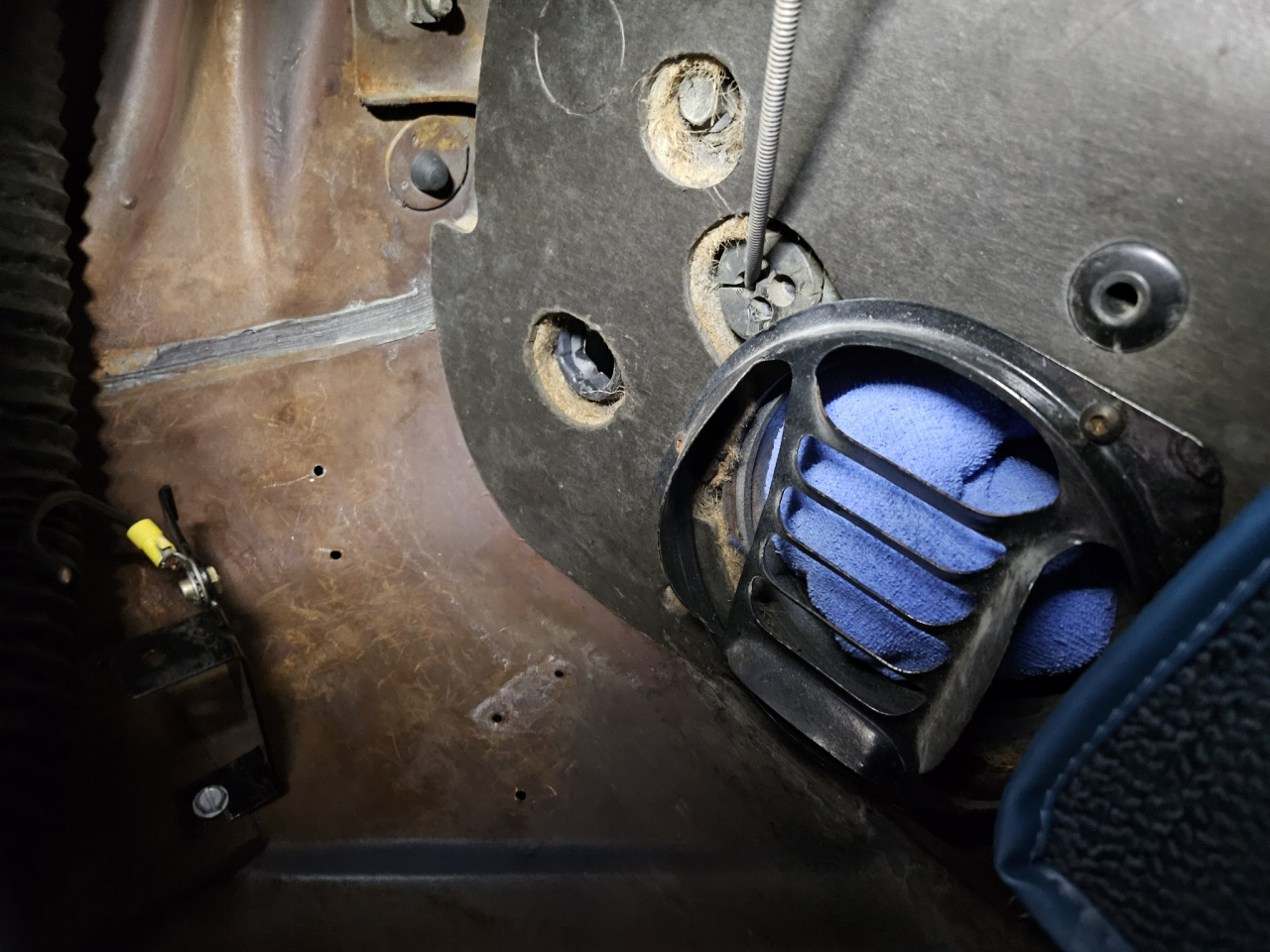

■ダッシュ配線作業中
■ダッシュ配線作業中

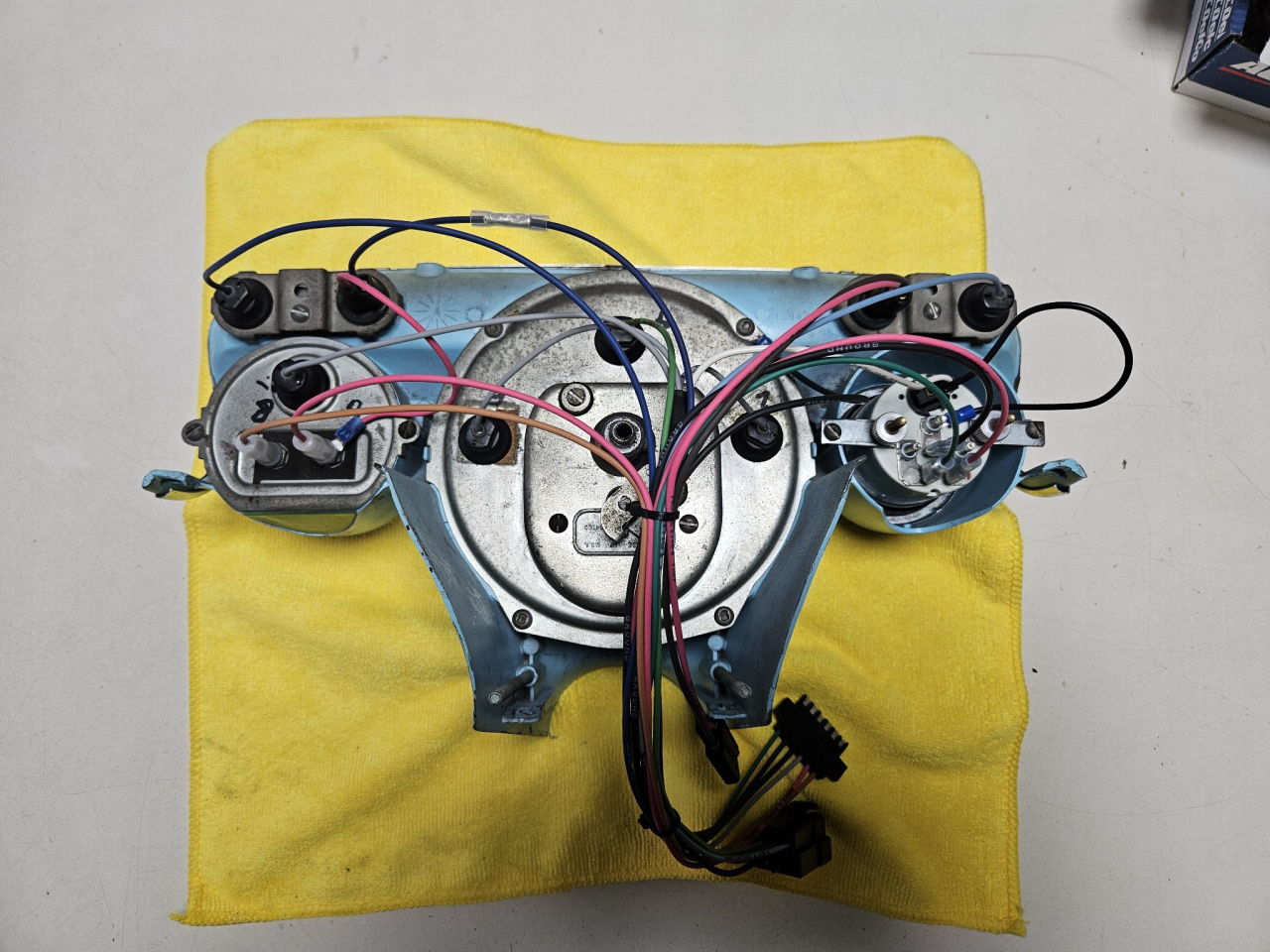

■メーター配線前

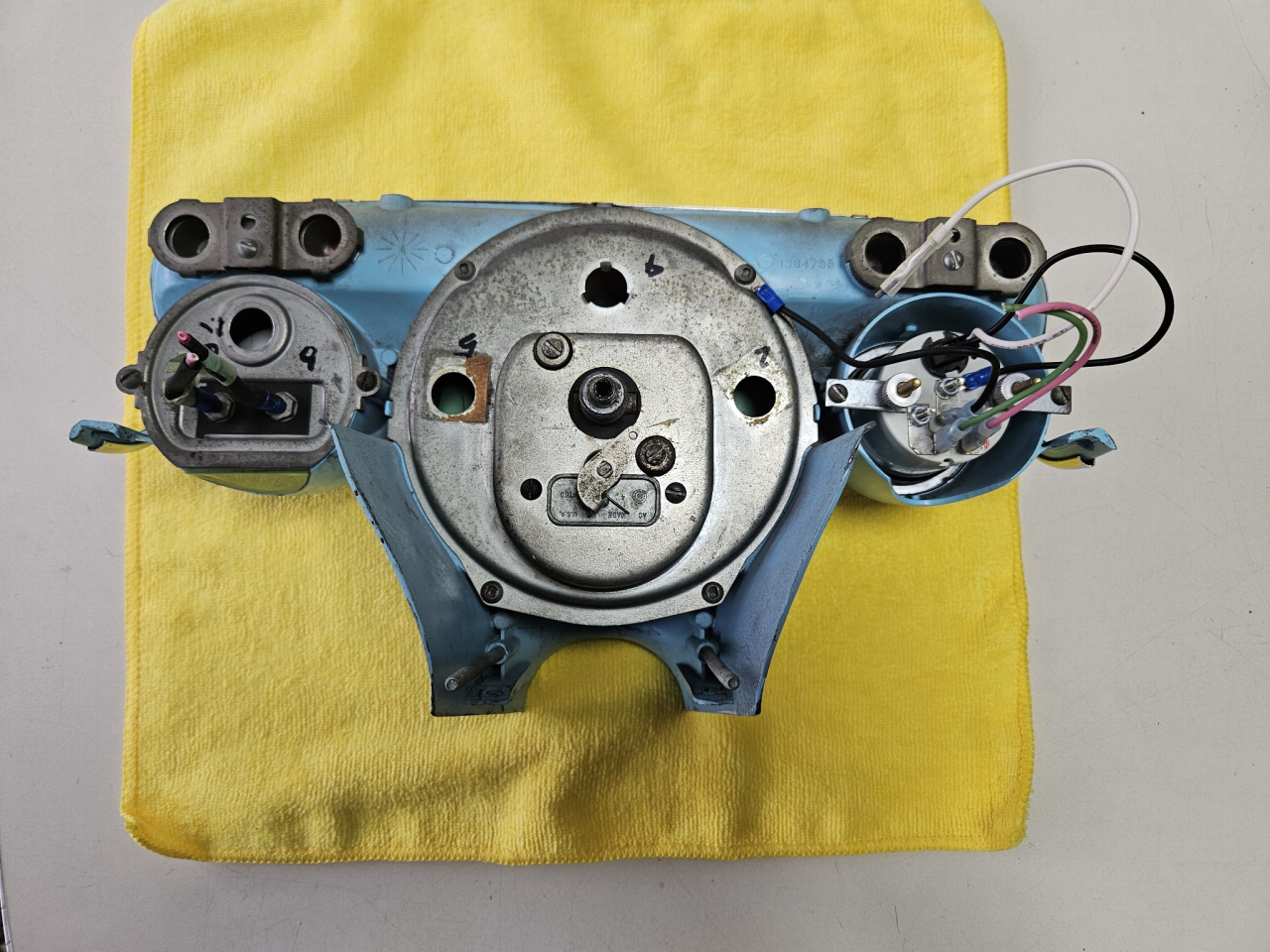

■メーター配線作業中
■メーター配線完了

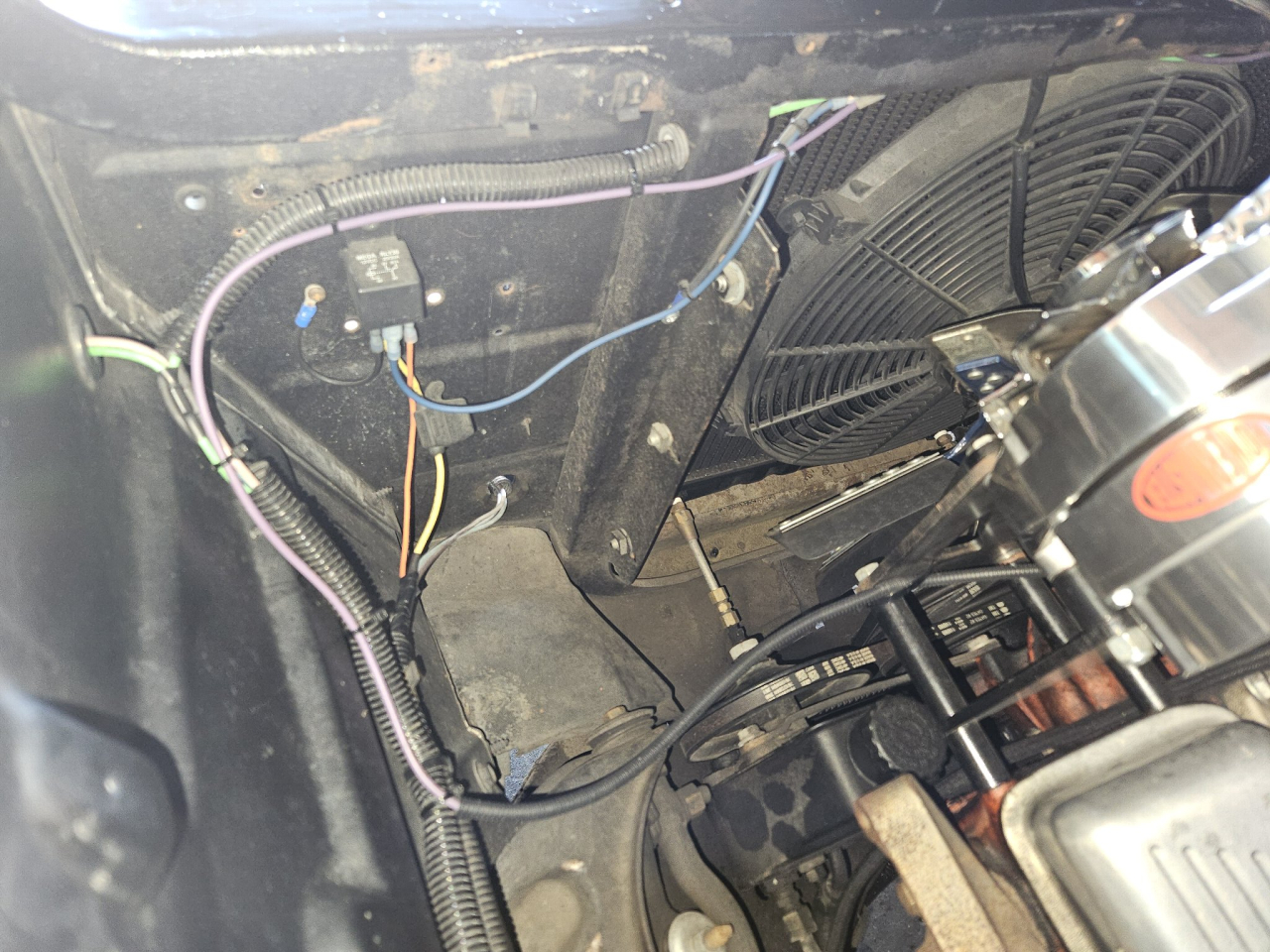

■エンジン配線前
太いチューブで覆われ数本配線が有りましたが
使用していたのは3本でした。

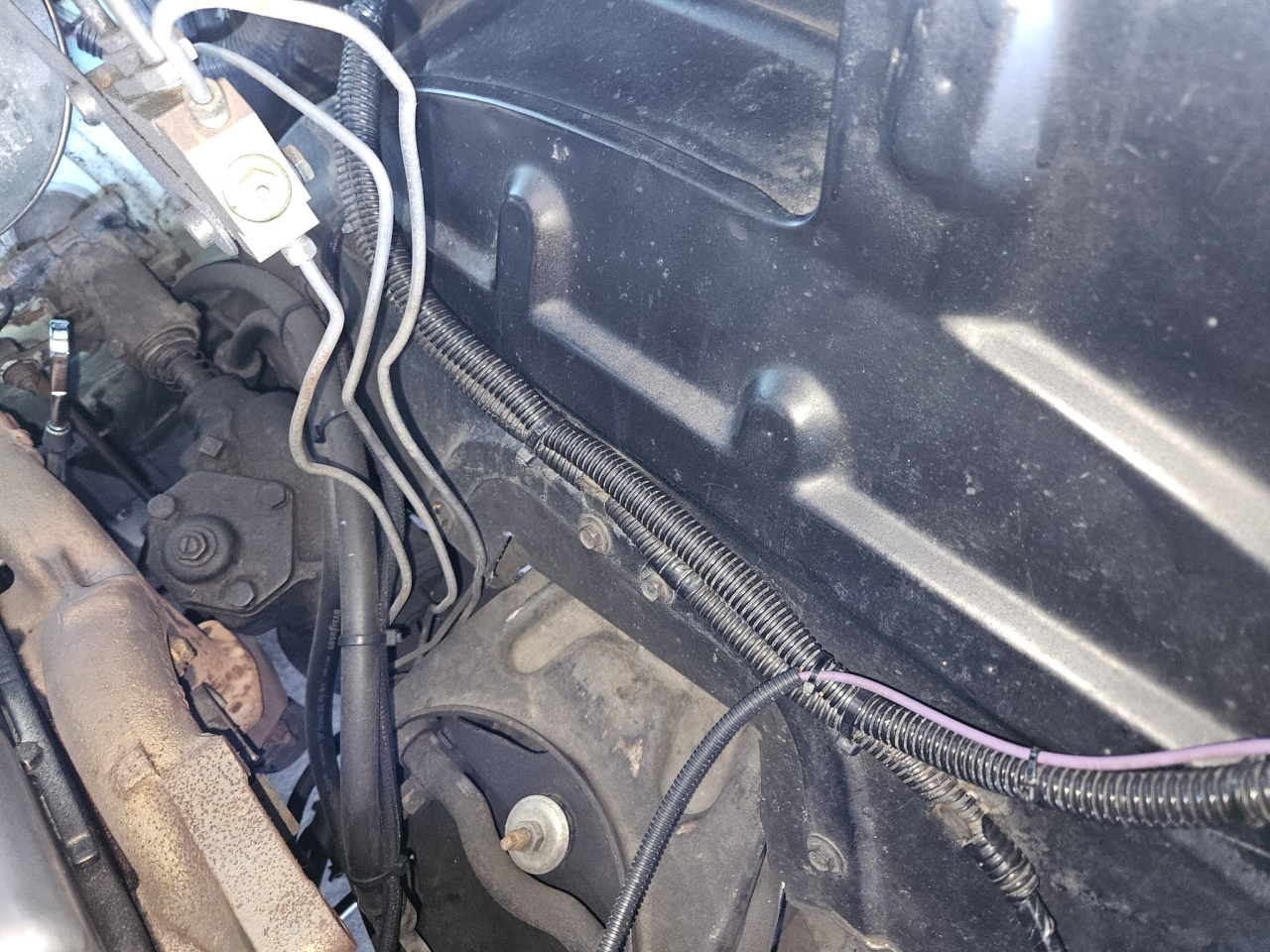

■フロント配線前
■フロント配線前
■フロント配線取外し完了
こちらも数色での振り分けでした。
■エンジン配線取外し完了

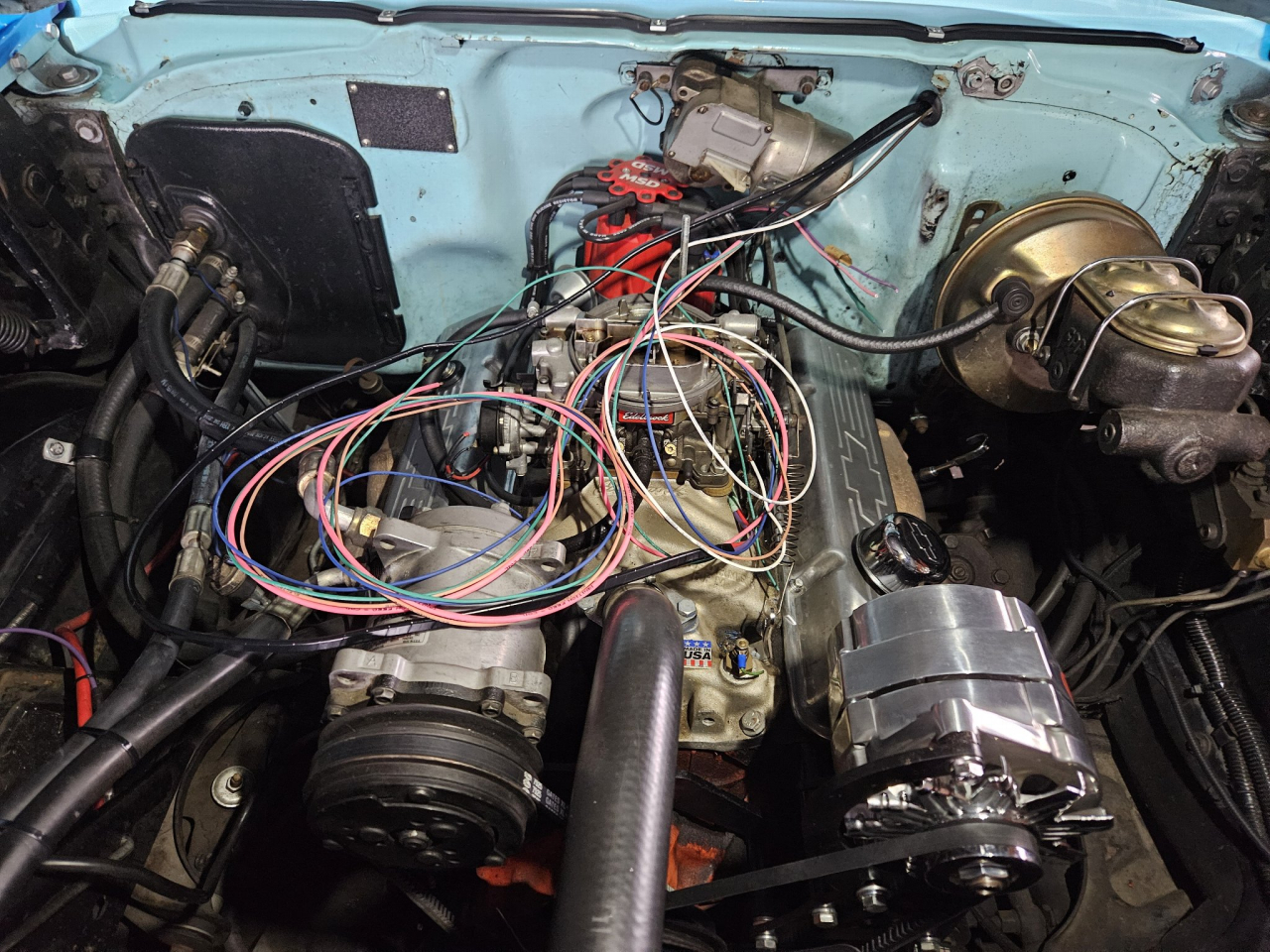

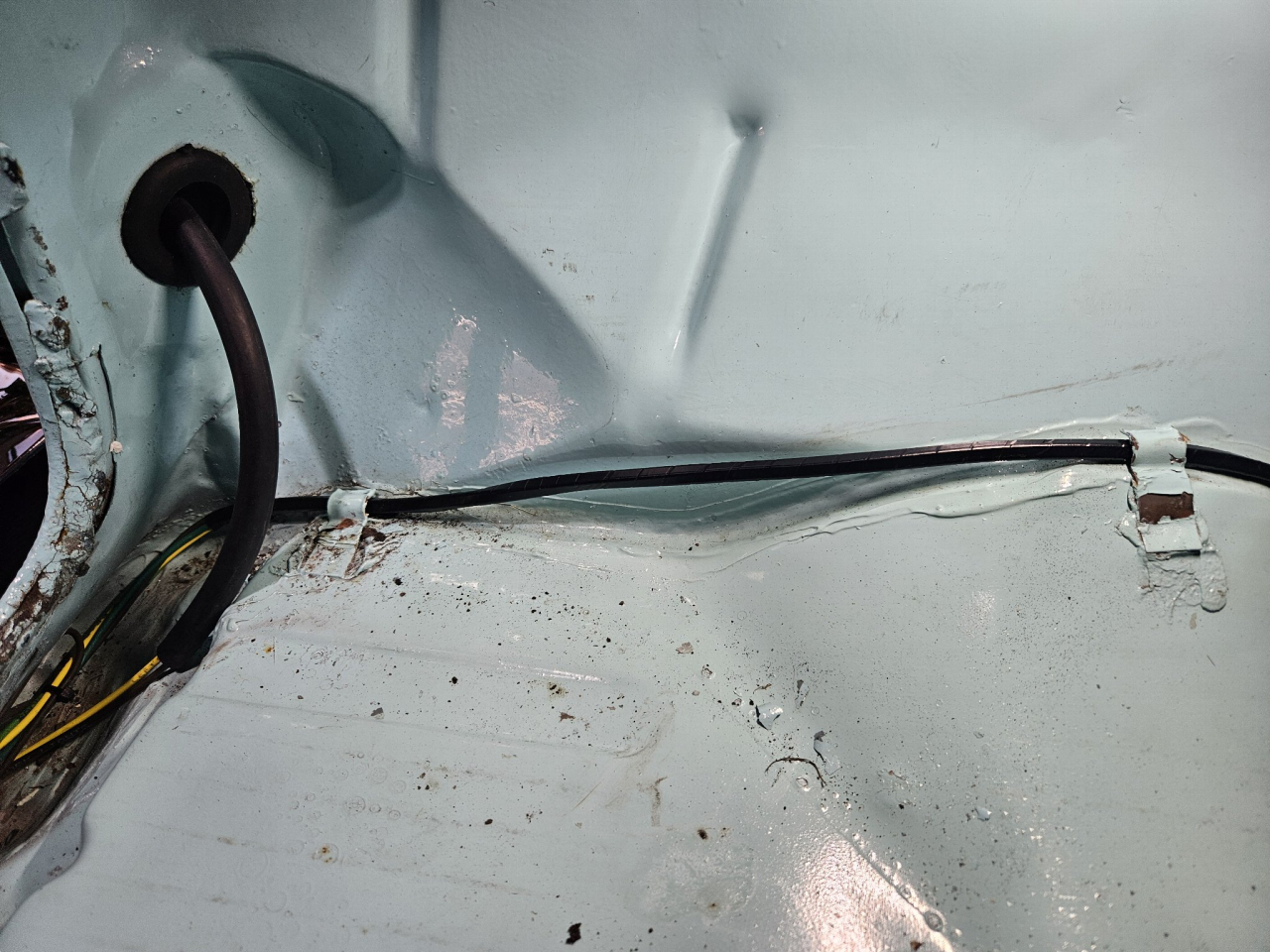

■エンジン配線作業中
■エンジン配線完了
画像は有りませんが、フロント配線も完了です。
■テール配線前
■テール配線取外し完了

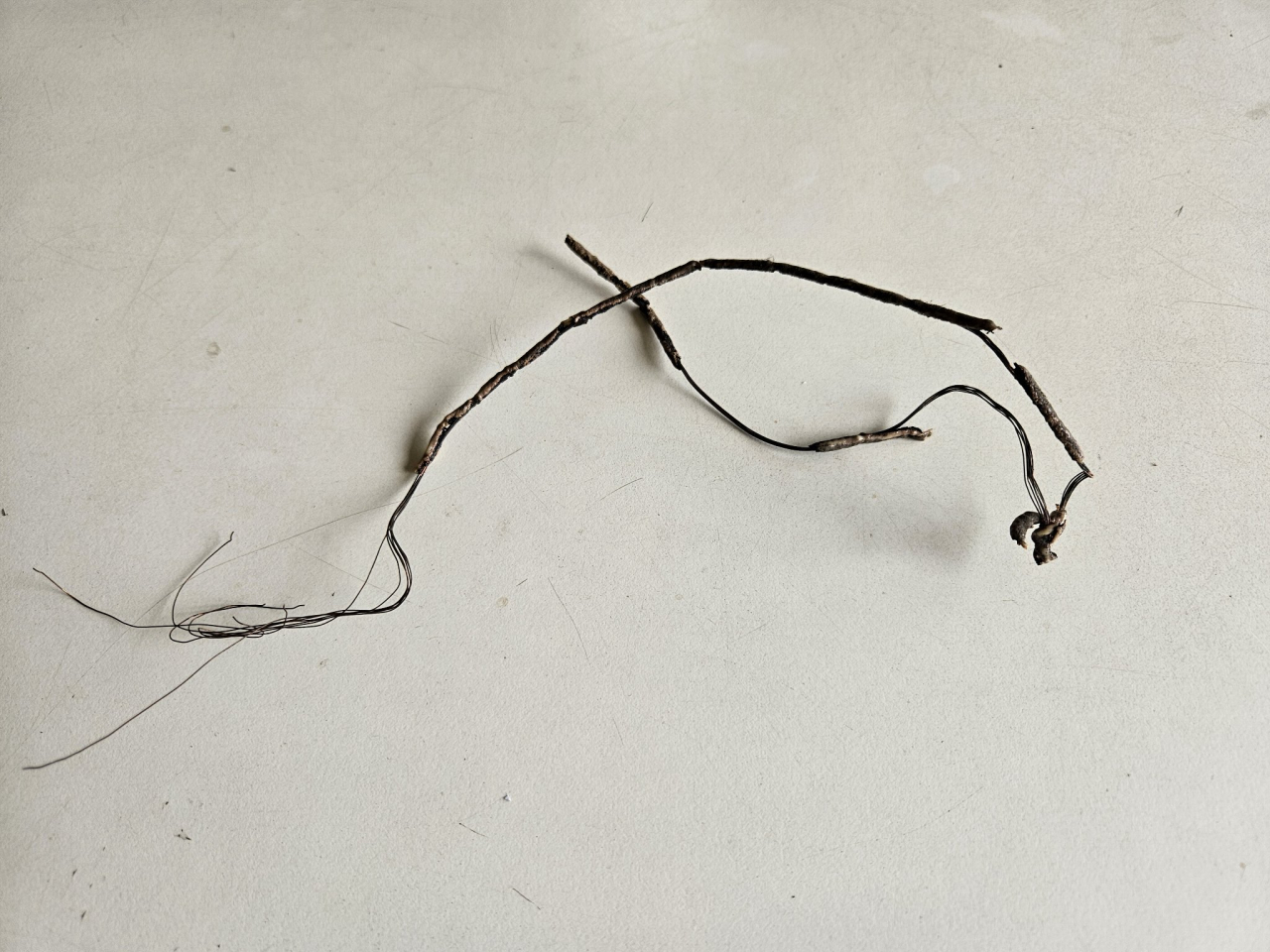

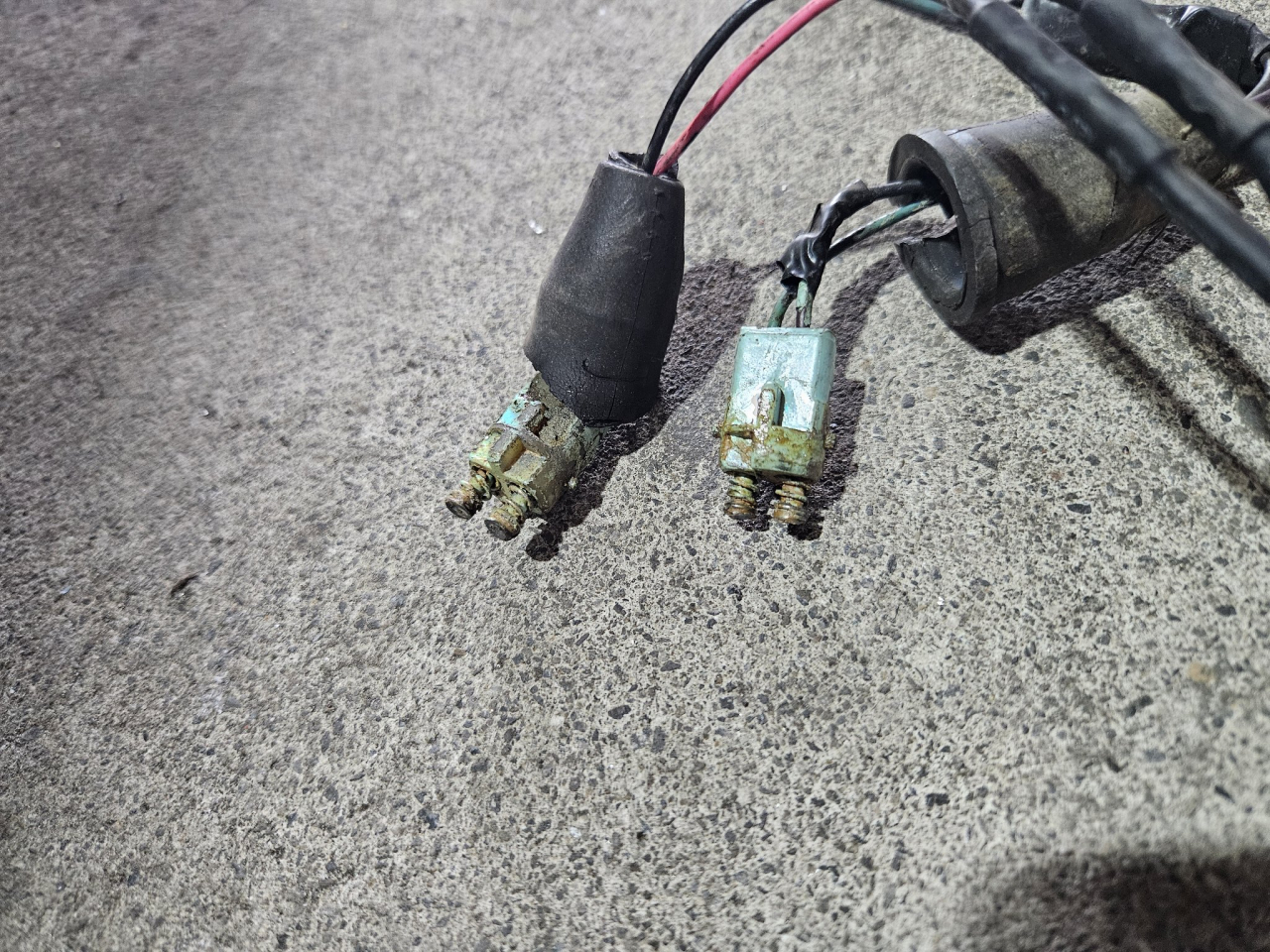

テールランプソケット腐食＆配線劣化。
■テール配線作業中
■テール配線完了
.
.
